COMO LIGAR UM IPDSE?

                      O IPDSE pode ser ligado em 9v,12v e 24v

Comutação e ligação utilizando apenas 1 Cabo:

Cabo vermelho- Positivo +

Cabo preto- negativo -

Cabo Azul- 1 (ligação no negativo)

Cabo Branco - T -Terreo (ligação no negativo)

Cabo Amarelo- 3 (ligação no negativo)

Cabo do lado do positivo- 7

Cabo do lado do Negativo- 15

Cabo Roxo- Seta para Cima (ligação no negativo)

Cabo Laranja-Sera para baixo(ligação no negativo)

Modelo da ligação :

 7    15     Branco      Azul         Amarelo

 +     -       Verde       Laranja     Roxo

Comutação e ligação com 2 cabos :

15+7=23  7+1=9  1+15=17  T+15=16    3+15= 19  7+3=11

3+1=5  T+3=4  7+T=8  1+7=2

Comutação e ligação com 3 cabos:

T+1+3=6  T+3+1=13  T+3+15= 20  15+7+1=25  15+7+3=27

T+7+15=24   7+1+T=10  7+3+T=12  15+1+T= 18

15+3+1=21

Comutação e ligação com 4 cabos:

15+7+1+3=29   15+7+T+1=26  15+7+3+T=28

T+3+1+7=14  T+3+1+15=22

Comutação e ligação com 5 cabos:

T+1+3+7+15=30

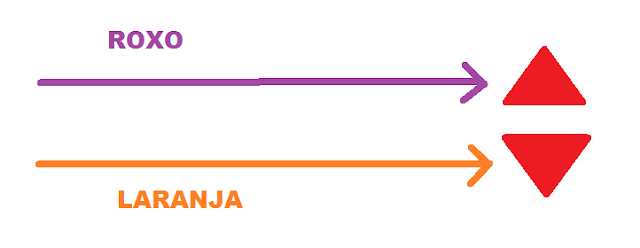

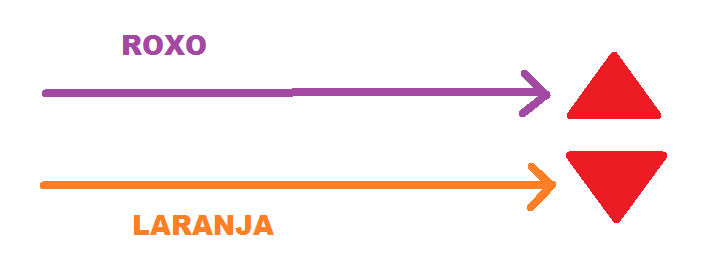

ROXO E LARANJA SÃO SETAS !!!

AS SETAS PODEM SER LIGADAS EM 50% DA ENERGIA

EX:
